Vous êtes ici : Accueil > Produits > Cartographie automatisée de l’épaisseur de couches minces

Cartographie d’épaisseur de couches-minces automatisable

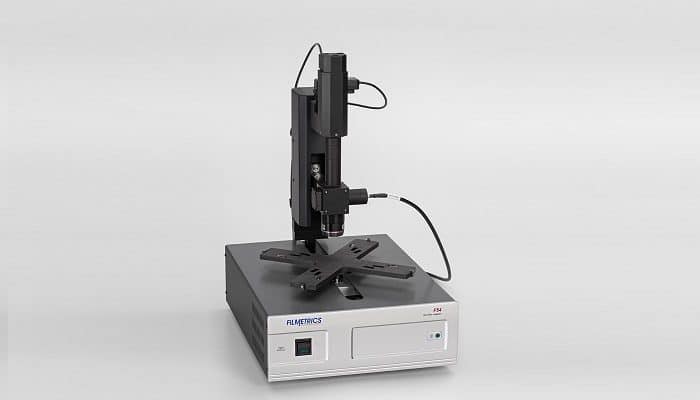

F54 angled-large

F54

1. Échantillon jusqu'à 450 mm de diamètre

2. Aucune limite de nombre de point
3. Facile d'utilisation

4. Large gamme de longueur d'onde

L'épaisseur de couche mince des échantillons jusqu'à 450 mm de diamètre est cartographiée rapidement et facilement avec le système de réflectance spectrale avancé F54.

  • Série F50 : Meilleur rapport qualité/prix - évolutif. Plus d'info >
  • Série F54-XY-200mm : platine de déplacement XY rapide et précise - capot de protection acoustique - Production. Plus d'info >
  • Série F60 : automatisation élevée - détection de notch - interface SECS/GEM - Dédiée à la production. Plus d'info

Réfléctométrie

F20

F20 :
Mesure ponctuelle >>

F40

F40 :
Adaptable sur microscope >>

Inline-monitoring-f30

F30 :
Multi sites/ In-Situ >>

Icon_Scientec

Besoin d'un conseil ?

Contactez-nous >>



Applications Caractéristiques Accessoires Spécifications
Icon_Scientec

Envoyez-nous vos échantillons

Applications

FABRICATION SEMI-CONDUCTEUR

  • Photorésist

  • Oxydes / Nitrures / SOI

  • Rectification / emballage de wafer

AFFICHAGES EN CRISTAL LIQUIDE

  • Lacunes cellulaires
  • Polyimide
  • ITO

REVÊTEMENTS OPTIQUES

  • Revêtements de dureté
  • Revêtement antireflet
  • Filtres

MEMS

  • Photorésist
  • Membranes de silicium
  • Filtres de couche mince AlN / ZnO
Photoresist image
Process film image
Oled image
Medical devices image

Plus d'info sur les applications

- Amorphe et polysilicium
- Diélectriques
- Épaisseur dure
- Analyse d'échec IC
- ITO et autres TCO
- Équipement médical
- Épaisseur du métal
- Microfluidique
- OLED
- Revêtements ophtalmiques
- Parylene Coatings
- Photoresist
- Silicium poreux
- Films de traitement
- Indice de réfraction & k
- Plaquettes et membranes de silicium
- Applications solaires
- Laboratoires d'enseignement sur les semi-conducteurs
- Rugosité et finition de surface

Système automatisé de cartographie de l'épaisseur des couches minces

Choisissez l'un des dizaines de modèles de carte polaires, rectangulaires ou linéaires prédéfinis, ou créez le vôtre sans limite de nombre de points de mesure. L'ensemble du système de bureau est configuré en quelques minutes et peut être utilisé par toute personne ayant des compétences informatiques de base.

Le système F54 se connecte au port USB de votre ordinateur Windows® et peut être configuré en quelques minutes.

Les différents instruments se distinguent principalement par leur épaisseur et leur gamme de longueurs d'onde. En général, des longueurs d'onde plus courtes (par exemple F54-UV) sont nécessaires pour mesurer des films plus minces, tandis que des longueurs d'onde plus longues permettent de mesurer des films plus épais, plus rugueux et plus opaques.

F54-software
Screenshot f54 3d plot-large

AVANTAGES

- Échantillon jusqu'à 450 mm de diamètre

- Aucune limite de nombre de point
- Facile d'utilisation

- Large gamme de longueur d'onde

Accessoires

Nist

NIST-traceable thickness standard

Chuck

F50 chuck - 100mm, 200mm, 300mm & 450mm

Specifications

Model Specifications

Model Thickness Range* Wavelength Range
F54 20nm - 45µm 380-1050nm
F54-UV 4nm - 35µm 190-1100nm
F54-NIR 100nm - 115µm 950-1700nm
F54-EXR 20nm - 115µm 380-1700nm
F54-UVX 4nm - 115µm 190-1700nm

Thickness Range*

F54-spec

Contactez-nous pour plus d'informations sur ce produit

Vous souhaitez un devis ?
Des informations complémentaires ?

Nous vous répondrons dans un délai de 24h
