Vous êtes ici : Accueil > Produits > Cartographie automatisée de l’épaisseur de couches minces – jusqu’à 200mm

Cartographie d’épaisseur de couches-minces automatisable - jusqu'à 200mm

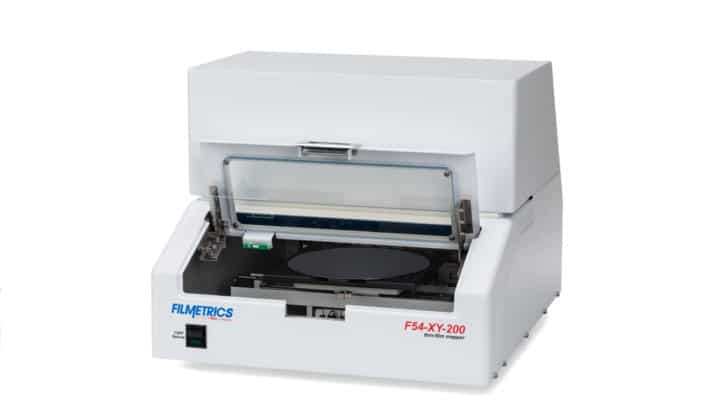

F54-xy-200-front-large

F54- XY-200

1. Echantillon jusqu'à 200mm de diamètre

2. Platine XY automatisée
3. Films fins, épais, rugueux et opaques

L'épaisseur de couche mince sur des échantillons jusqu'à 200 mm sur 200 mm est facilement cartographiée avec le système de réflectance spectrale avancé F54-XY-200. La platine X-Y motorisée se déplace automatiquement vers des emplacements de mesure spécifiés, facilitant les mesures d'épaisseur aussi rapidement que deux points par seconde.

  • Série F50 : Meilleur rapport qualité/prix - évolutif. Plus d'info >
  • Série F54 : Taille de spot plus fin - échantillon jusqu'à 450mm de diamètre - R&D. Plus d'info >
  • Série F60 : Automatisation élevée - détection de notch - interface SECS/GEM - Dédiée à la production. Plus d'info >

Réfléctométrie

F20

F20 :
Mesure ponctuelle >>

F40

F40 :
Adaptable sur microscope >>

Inline-monitoring-f30

F30 :
Multi sites/ In-Situ >>

Icon_Scientec

Besoin d'un conseil ?

Contactez-nous >>



Applications Caractéristiques Accessoires Spécifications
Icon_Scientec

Envoyez-nous vos échantillons

Applications

Fabrication de semi-conducteurs

  • Photorésist
  • Oxydes / Nitrures / SOI
  • Meulage de wafer

MEMS

  • Photorésist
  • Membranes de silicium
  • Piles diélectriques

LCD

  • Lacunes cellulaires
  • Polyimide
  • ITO

Revêtements optiques

  • Revêtements de dureté
  • Revêtement antireflet
  • Filtres
Photoresist image
Process film image
Oled image
Medical devices image

Plus d'info sur les applications

- Amorphe et polysilicium
- Diélectriques
- Épaisseur dure
- Analyse d'échec IC
- ITO et autres TCO
- Équipement médical
- Épaisseur du métal
- Microfluidique
- OLED
- Revêtements ophtalmiques
- Parylene Coatings
- Photoresist
- Silicium poreux
- Films de traitement
- Indice de réfraction & k
- Plaquettes et membranes de silicium
- Applications solaires
- Laboratoires d'enseignement sur les semi-conducteurs
- Rugosité et finition de surface

Analyseur de cartographie à couche mince Système automatisé de cartographie d'épaisseur à couche mince

Choisissez l'un des dizaines de modèles de carte polaires, rectangulaires ou linéaires prédéfinis, ou créez le vôtre sans limite de nombre de points de mesure.

L'instrument de table se connecte au port USB de votre ordinateur Windows®, peut être configuré en quelques minutes et peut être utilisé par toute personne ayant des compétences informatiques de base.

Les différents modèles se distinguent principalement par leur épaisseur et leur plage de longueurs d'onde. En général, des longueurs d'onde plus courtes (par exemple F54-XY-200-UV) sont nécessaires pour mesurer des films plus minces, tandis que des longueurs d'onde plus longues permettent de mesurer des films plus épais, plus rugueux et plus opaques.

Ce qui est inclu

  • Unité de spectromètre / source lumineuse intégrée
  • Logiciel de mesure FILMapper
  • SiO2 sur la norme d'épaisseur Si
  • Norme de réflectance au silicium intégrée
  • Pompe à vide Lampe TH-1 de rechange
F54-xy-200-screen-large

AVANTAGES

- Echantillon jusqu'à 200mm de diamètre

- Platine XY automatisée
- Films fins, épais, rugueux et opaques

Accessoires

Nist

NIST-traceable thickness standard

Specifications

Model Specifications

Model Thickness Range* Wavelength Range
F54-XY-200 20nm - 45µm 380-1050nm
F54-XY-200-UV 4nm - 35µm 190-1100nm
F54-XY-200-NIR 100nm - 115µm 950-1700nm
F54-XY-200-EXR 20nm - 115µm 380-1700nm
F54-XY-200-UVX 4nm - 115µm 190-1700nm



Thickness Range*

F54xy-spec

Contactez-nous pour plus d'informations sur ce produit

Vous souhaitez un devis ?
Des informations complémentaires ?

Nous vous répondrons dans un délai de 24h
