Profilomètre mécanique du nanomètre au millimètre
D600
1. Programmation des recettes pour des mesures automatisées
2. Faible force d’appuis
3. Platine 200mm
4. Rotation manuelle sur 360°
5. Aspiration centrale
6. Double détecteur optique
Le profilomètre Alpha-Step D-600 est capable de mesurer des hauteurs de marche 2D et 3D allant de quelques nanomètres à 1200 µm. Il prend également en charge les mesures 2D et 3D de la rugosité, ainsi que l’arc et la contrainte 2D pour les environnements de R & D et de production.
Le D-600 comprend une platine motorisée avec un mandrin à échantillon de 200 mm et une optique de pointe dotée de commandes vidéo améliorées.
Applications en profilométrie mécanique
- Hauteur de marche: hauteur de marche 2D et 3D
- Texture: rugosité et ondulation 2D et 3D
- Forme: arc et forme 2D et 3D
- Stress: Contrainte de film mince 2D et 3D
- Examen des défauts: topographie de la surface des défauts 2D et 3D
- Industries
- Universités, laboratoires de recherche et instituts
- Semi-conducteur et semi-conducteur composé
- LED: diodes électroluminescentes
- Solaire
- MEMS: systèmes micro-électro-mécaniques
- Stockage de données
- Automobile
- Équipement médical
Plus d'info sur les applications
- Hauteur des marches
- Texture: rugosité et ondulation
- Forme: arc et forme
- Stress en couche mince 2D et 3D
La profilométrie du nm au mm
Le profilomètre Alpha-Step D-600 prend en charge les mesures 2D et 3D de la hauteur et de la rugosité des pas, ainsi que l’arc et la contrainte 2D. La technologie innovante de capteur à levier optique offre des mesures haute résolution, une large plage verticale et une capacité de mesure de force réduite.
Un avantage de la technique de mesure au stylet est qu’il s’agit d’une mesure directe, indépendante des propriétés du matériau. La force réglable et le choix du stylet permettent de mesurer avec précision une grande variété de structures et de matériaux. Cela permet de quantifier votre processus pour déterminer la quantité de matériau ajouté ou retiré, ainsi que tout changement de structure en mesurant la rugosité et les contraintes.
AVANTAGES
- Programmation des recettes pour des mesures automatisées
- Faible force d’appuis
- Platine 200mm
- Rotation manuelle sur 360°
- Aspiration centrale
- Double détecteur optique
- Hauteur de marche: Nanomètres à 1200µm
- Force faible: 0,03 à 15 mg
- Vidéo: Caméra couleur haute résolution 5MP
- Correction de la distorsion trapézoïdale: supprime la distorsion due à l'optique vue de côté
- Correction d'arc: supprime les erreurs dues au mouvement d'arc du stylet
- Taille compacte: faible encombrement du système
- Logiciel: interface utilisateur conviviale
Options
Options de stylet

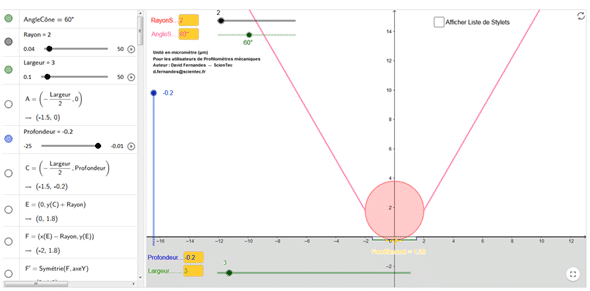

L'Alpha-Step D-600 propose une variété de stylets disponibles pour prendre en charge la mesure de la hauteur des marches, des marches avec un ratio d'aspect élevé, de la rugosité, de l'archet de l'échantillon et du stress. Le rayon de la pointe est compris entre 100 nm et 50 µm et détermine la résolution latérale de la mesure. L'angle inclus va de 20 à 100 degrés, ce qui spécifie le rapport de format maximal de la caractéristique mesurée. Tous les stylets sont fabriqués à partir de diamant pour réduire l'usure et augmenter la durée de vie du stylet.
Platine porte échantillon
Tables d'isolation
Hauteur de marche
Logiciel d'analyse Apex
Le logiciel d'analyse Apex améliore la capacité d'analyse de données standard du D-500 avec une suite étendue de techniques d'analyse de nivellement, de filtrage, de hauteur de pas, de rugosité et de topographie de surface. Apex prend en charge les méthodes de calcul de rugosité ISO, ainsi que les normes locales telles que ASME. Apex peut également servir de plate-forme de rédaction de rapports avec la possibilité d'ajouter du texte, des annotations et des critères de réussite / échec. Apex est proposé en huit langues.
Logiciel d'analyse hors ligne
