Photomètre – spectroradiomètre CS-2000A

1. Mesure fiable des très faibles luminances, dès 0.0005 cd/m2
2. Mesure en vision scotopique
3. Rapidité des mesures de zones microscopiques
4. Détermination précise de la longueur d’onde dominante

5. Mesure précise de l’éclairement

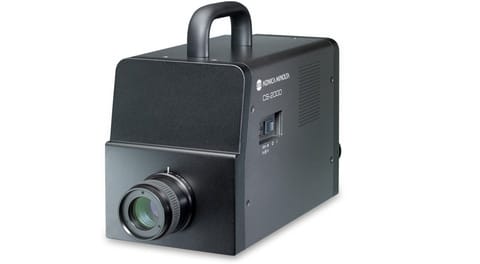

Cs-2000a

Ouvrons le rideau sur une ère nouvelle dans laquelle les gens peuvent éprouver l’ambiance d'une salle de spectacle avec leur système home-cinéma. Le spectroradiomètre CS-2000A permet d’effectuer des mesures de très haute précision de contrastes extrêmes ou d’ombres subtiles qui sont la clé de la performance de reproduction d'image.

Le spectroradiomètre CS-2000A permet de mesurer très précisément la luminance et la chromaticité des images- même celles ultra profondes (à partir d'une luminance de 0.0005 cd/m2) - de tout type de dispositif émetteur de lumière (LED, écrans TV LCD, PLASMA, ….) ou déterminer la luminance relative en vision scotopique (vision nocturne).

Photométrie Colorimétrie Spectroradiométrie

  • Luxmètres >
  • Luxmètres - chromamètres >
  • Luxmètres - spectroradiomètres >
  • Photomètres >
  • Photomètres - Chromamètres >
  • Photomètres - Spectroradiomètres >
  • Vidéo-photomètres >
  • Vidéo-colorimètres >
  • Analyseur d'écran >
  • Analyseur de Flux >
  • Spectroradiomètres >
  • Radiomètres >
  • Sources Lumineuses :
    étalons luminance >
  • Sources Lumineuses :
    étalons éclairement >
  • Photogoniomètres >
  • Analyseur de couleur et puissance lumineuse >
Applications Caractéristiques Accessoires Spécifications
Icon_Scientec

Besoin d'un conseil ?

Contactez-nous >>

Principales Applications

Les sources lumineuses de tous les types peuvent être mesurées avec le CS-2000A, par exemple les feux de signalisation, le balisage des aéroports, les LED, les tubes cathodiques, les écrans LCD et PLASMA, etc…, simplement tout dispositif émetteur de lumière. Avec la demande sans cesse croissante de divers supports de communication, stimulée par l'explosion de l'informatique et de la télédiffusion numérique, la recherche/développement d'écrans a connu une accélération, en particulier dans le domaine des écrans plasma et à cristaux liquides. Les innovations techniques des LED ont débouché sur le développement de nouveaux produits (feux tricolores, feux de véhicules, écrans LED rétro éclairé, panneaux publicitaires variables).

Projecteur

Projecteur

Mesure-affichage-2

Mesure-affichage

Feu-tricolore

Feu-tricolore

mesure de led laboratoire

mesure de led laboratoire

Plus d'applications

Luminance-2
éclairage-2
Flux-lumineux-sphere
Projecteur
Avionique-2
écrans
Feu-tricolore
éclairement-2

Luminance

Éclairement

Flux lumineux

Intensité lumineuse

Avionique, automobile

Éclairage intérieur, extérieur

Projecteur et feu de signalisation

Écrans

Appareil leader pour l’analyse des luminances ultra faibles :

rapport de contraste 1 000 000:1

1. Mesure fiable des très faibles luminances, dès 0.0005 cd/m2

En utilisant une technologie qui réduit le bruit de fond du capteur, le CS-2000A atteint une décimale supplémentaire dans ses résultats en comparaison des autres modèles. Il reste extrêmement stable et précis lors des mesures de luminances très faibles de l’ordre de 0.0005cd/m2 pour un angle de mesure de 1°. De plus, il conserve une demi-bande passante à mi-hauteur* inférieure à 5nm (valeur reconnue comme nécessaire pour la mesure de couleur) tout au long du domaine spectral, permettant ainsi des analyses justes.

* Demi-bande passante à mi-hauteur: un indicateur de la résolution en longueur d’onde.

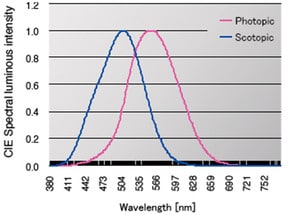

2. Mesure en vision scotopique *

En plus de la vision photopique classique (vision diurne), le standard de l’efficacité lumineuse spectrale de la vision scotopique (vision nocturne) est inclus dans le logiciel de gestion des données CS-S10w Version Professionnelle (fourni en standard avec l’instrument), permettant d’obtenir des résultats très précis dans de ce mode.

* Efficacité lumineuse spectrale : sensibilité visuelle relative normalisée par la Commission Internationale de l’Eclairage (CIE) et utilisée comme standard.



Cs-2000a-2

3. Rapidité des mesures de zones microscopiques

Le sélecteur d’angle de mesure du CS-2000A permet à l’utilisateur de choisir l’angle, en fonction de son application, parmi 0.1°, 0.2°, et 1°. Cela permet de réaliser des mesures sur des diamètres de Ø0.5mm; l’emploi de bonnettes optionnelles permet d’atteindre des diamètres de mesure de Ø0.1mm. Par conséquent, le CS-2000A peut être employé non seulement pour analyser des écrans, mais aussi pour des mesures rapides et stables de luminance et de chromaticité de surfaces très petites rencontrées dans l’industrie automobile (tableaux de bord, systèmes audio) et l’avionique (instruments de navigation).



1-2-3

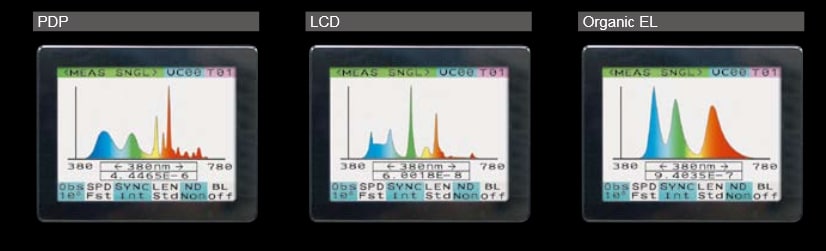

4. Détermination précise de la longueur d’onde dominante

Le logiciel de gestion des données CS-S10w Edition Professionnelle qui est fourni en standard avec l’appareil permet de réaliser des acceptations basées sur la longueur d’onde dominante. Le CS-2000 est donc idéal pour le contrôle qualité des LED saluées comme la prochaine génération d'éclairage, et autres divers dispositifs d'éclairage.

1-2-3-4

5. Mesure précise de l’éclairement

L’adaptateur optionnel autorise la mesure précise de la chromaticité, de l’éclairement lumineux, de l’éclairement énergétique spectrique avec le CS-2000.

AVANTAGES

  • Mesure fiable des très faibles luminances, dès 0.0005 cd/m2
  • Mesure en vision scotopique
  • Rapidité des mesures de zones microscopiques
  • Détermination précise de la longueur d’onde dominante
  • Mesure précise de l’éclairement

Accessoires

  • Trépied Manfrotto 475B
    Trépied apportant une excellent stabilité à l’ensemble
  • Rotule MA-400
    Rotule rotative pour trépied 475B
  • Valise de rangement CS-A30
  • Filtre neutre CS-A33 1/10
  • Filtre neutre CS-A34 1/100
  • Bonnette CS-A35
  • Bague CS-A36 d’adaptation pour appareil photo CCD
    • Plaque blanche de calibrage CS-A5
    • sans données de calibrage
    • avec données de calibrage
    • avec données de calibrage et certificat de calibrage
  • Adaptateur de mesure en éclairement avec données de calibrage
    Adaptateur permettant de réaliser des mesures d’éclairement (unité Lux) et des mesures d’éclairement énergétique spectrique (unité W/m².nm).
  • Adaptateur de mesure de flux lumineux
    Adaptateur permettant de réaliser des mesures de flux lumineux (unité Lumen) et des mesures de flux énergétique spectrique (unité W/nm).
  • Adaptateur de mesure d’intensité lumineuse
    Adaptateur permettant de réaliser des mesures d’intensité lumineuse (unité Candela) et des mesures d’intensité énergétique spectrique (unité W/sr.nm).

Specifications

Specifications

Angle de mesure
Domaine spectrale 380 à 780nm
Résolution spectrale 0.9nm/pixel
Intervalle de sortie des données 1.0nm
Justesse en longueur d’onde ±0.3nm (à 435.8nm, 546.1nm, et 643.8nm)
Bande passante Inférieure à 5nm
Gamme de mesure (illuminant A) Angle de mesure 0.1° : 0.05 à 500 000 cd/m2
Angle de mesure 0.2° : 0.0125 à 125 000 cd/m2
Angle de mesure 1° : 0.0005 à 5 000 cd/m2
Précision Luminance : ±2%
Chromaticité (angle de mesure 1°) :
x,y: ±0.002 (0.001 à 0.050 cd/m2)
x,y: ±0.0015 (0.05 cd/m2 et plus)
Répétabilité Luminance (angle de mesure 1°)
1.5% (0.0005 à 0.0010 cd/m2)
0.7% (0.001 à 0.003 cd/m2)
0.25% (0.003 à 0.050 cd/m2)
0.15% (0.05 à 5 000 cd/m2)

Chromaticité (angle de mesure 1°)
x: 0.0030 y: 0.0035 (0.001 à 0.003 cd/m2)
x: 0.0010 y: 0.0015 (0.003 à 0.1 cd/m2)
x: 0.0006 y: 0.0006 (0.1 à 0.2 cd/m2)
x: 0.0004 y: 0.0004 (0.2 à 5 000 cd/m2)
Erreur de polarisation Angle de mesure 0.1° : inférieur à 3%
Angle de mesure 0.2° : inférieur à 3%
Angle de mesure 1° : inférieur à 2%
Temps de réponse De 1s (mode MANUEL) à 243s
Expression des résultats Lv x y, Lv u’ v’, Lv TΔuv, XYZ, graphe spectral, longueur d’onde dominante, pureté d’excitation, luminance scotopique (avec le logiciel CS-S10w Edition Professionnelle)
Conditions d’utilisation Température: 5 - 30°C ; Humidité: inférieure à 80% (à 30°C) sans condensation
