Vidéo-colorimètre LMK 6 Color

1. Évaluation en luminance et en couleur de scènes lumineuses ou illuminées à l'aide de cartographie.
2. Enregistrement simultané d'un grand nombre de données pour une analyse rapide et facile (en un coup d'œil).

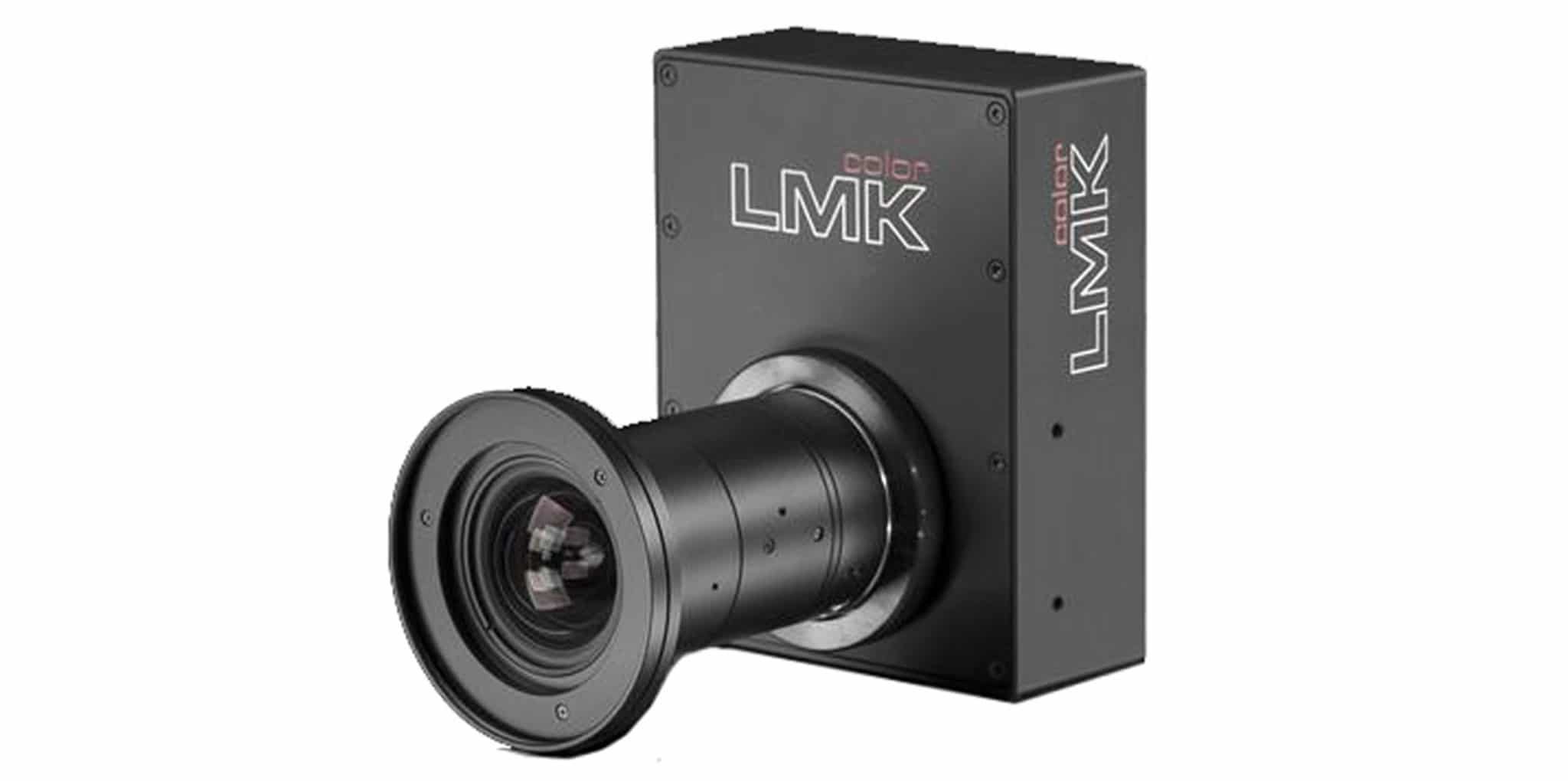

Lmk6

Le LMK 6 color est un des produit phare des produits LMK.

Il est équipé d'une roue de filtres couleurs en correspondance avec les référentiels Cie.

Ce système étant robuste, compact et léger permet une utilisation pour des applications très variées.

Photométrie Colorimétrie Spectroradiométrie

Applications Caractéristiques Spécifications
Icon_Scientec

Besoin d'un conseil ?

Contactez-nous >>

Principales Applications

Vidéo-Colorimètre  pour mesure de luminance et chromaticité :

  • Automobile (voyants et écrans tableaux de bord, projecteurs, et feux de signalisation arrière...)
  • Avionique (voyants et écrans cockpit, feux de signalisation, voyants, ...)
  • Test d'affichage
  • LED / SSL
  • Mesure indirecte du LID
  • Éclairage intérieur et extérieur
  • Éclairage de rue et tunnel
Shutterstock 81929995

Lumière extérieure

Lumière intérieure

Lumière intérieure

Plus d'applications

Luminance-2
éclairage-2
Flux-lumineux-sphere
Projecteur
Avionique-2
écrans
Feu-tricolore
éclairement-2

Luminance

Éclairement

Flux lumineux

Intensité lumineuse

Avionique, automobile

Éclairage intérieur, extérieur

Projecteur et feu de signalisation

Écrans

Vidéo-Colorimètre pour mesure de luminance et couleurs

En association avec le logiciel LabSoft, le LMK 6 Color peut être utilisé dans des domaines d’application où l’évaluation par cartographie en luminance et couleur est nécessaire. Une grande sélection d'objectifs de haute qualité, associée à une monture d'objectif interchangeable, augmente sa flexibilité. Le LMK 6 Color est ainsi en mesure de répondre à un large éventail d'exigences.

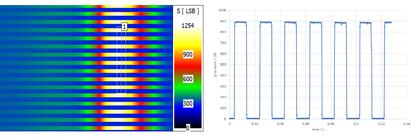

Détection de scintillement

Grâce à l'utilisation d'un capteurs d'image CMOS, il est possible de transférer une image complète ou partielle pendant l'acquisition ce qui permet une capture très rapide dans ce second cas.

Pour la détection de scintillement, 4 lignes d’image avec un temps d’exposition total de 21µsec sont continuellement enregistrées dans une seule image. Cela permet de déterminer la période, la fréquence et la modulation du signal d'entrée.

Lmk-6-color

Résultats

  • Distribution de luminance L et couleurs par cartographie
  • Distribution de l'éclairement E, de l'intensité lumineuse I et de couleurs
  • Données statistiques compatibles avec les différents programmes de calcul (z.B. EXCEL®, MatLAB®, LabVIEW®)

AVANTAGES

  • Évaluation en luminance et en couleur de scènes lumineuses ou illuminées à l'aide de cartographie.
  • Enregistrement simultané d'un grand nombre de données pour une analyse rapide et facile (en un coup d'œil).

Specifications

Détection de scintillement

Sensor - imaging CMOS matrix system
Measurement time starting with 1 sec. up to 15 sec. depending on luminance level, adjusted lens and exposure/integration time
Dynamic range [ 1:10000000 (~140 dB) ]
Data interface Gigabit Ethernet Interface(GigE®)
Spectral matching using V(λ)-function matched full glas filter for luminance measures
adapted with full glass filters to the X(λ)-, V(λ)- and Z(λ)-function to measure color values
further full glass filters for the functions C(λ)-, V'(λ)-, Smel and BLH (blue light hazard) as well as NIR filters are available

Données métrologiques

Metrological specifications
Measuring quantities Luminance: L (cd/m²)
Chromaticity coordinates
x,y
Supported colour spaces
RGB, XYZ, sRGB, EBU-RGB, User, Lxy,
Luv, Lu’v’, L*u*v*, C*h*s*uv, L*a*b*,
C*h*ab, HIS, HSV, HSL,WST2
Measuring range (integration time) 100 µsec. ...15 sec.
Measuring range depending on lens aperture value (F) 1 msec. ... appr. 7500 cd/m² & 3 sec. ... appr. 2.5 cd/m² (F = min.)
1 msec. ... appr. 60000 cd/m² & 3 sec. ... appr. 20 cd/m² (F = max.)
Measuring range for the preset f-number (F/4) 1 msec. ... ca. 10000 cd/m² & 3 sec. ... ca. 3.3 cd/m²
Calibration uncertainty fix focused lenses ∆L [ < 2 % ]
focusable lenses ∆L [ < 2.5 % ]
Repeatability ∆L [ < 0.1 % ]
Measuring accuracy ∆L [ < 3 % (for standard illuminant A) ]
Uniformity ∆L [ < 2 % ]
