Nettoyeurs plasma in-situ

Kleen

Séries Semi-Kleen &
EM- Kleen

Solution de nettoyage plasma douce pour le contrôle de la contamination dans les systèmes à vide poussé, tels que SEM, FIB, AES, XPS, ALD, EUVL, etc.



Les nettoyeurs plasma in-situ des séries SEMI-KLEEN et EM-KLEEN étaient basés sur la technologie de décharge à plasma à couplage inductif (ICP) à haut rendement développée au Lawrence Berkeley National Laboratory. Notre technologie Turbo Discharge ™ en instance de brevet améliore encore la force du plasma jusqu'à 3 fois par rapport à la technologie de décharge ICP traditionnelle.

Le nettoyeur plasma EM-KLEEN fournit une solution de suppression de contamination abordable pour les systèmes SEM, FIB, XPS. La source de plasma à distance SEMI-KLEEN est conçue pour répondre aux exigences strictes de l'industrie des semi-conducteurs. Le nettoyeur plasma SEMI-KLEEN a l'option de mise à niveau pour éliminer la génération de particules à l'échelle nanométrique - une fonctionnalité qui est essentielle pour les équipements dans le domaine des semi-conducteurs. L'option d'adaptation automatique d'impédance n'est disponible que pour le nettoyeur plasma SEMI-KLEEN.

Le nettoyeur plasma SEMI-KLEEN est très polyvalent. Il peut être configuré pour inclure l'option tube saphir pour les gaz de process agressifs tels que H2, NF3, CF4 et NH3. Nous fournissons également un service de conception personnalisé basé sur le nettoyeur plasma SEMI-KLEEN pour répondre aux exigences d'application spécifiques. Par exemple, le nettoyeur plasma SEMI-KLEEN peut être utilisé pour la gravure et le dépôt sur les systèmes ALD.


Microscopie Électronique à balayage

Meb em-30ax

MEB de table : Haute résolution et faible coût >>

Sem-cx-200ta

MEB standard : plus grand grossissement >>

Metalliseur-pro spt-20

SPT-20 : Métalliseur pour échantillon MEB >>

Eds

EDS : Mesure quantitative des éléments >>

Icon_Scientec

Besoin d'un conseil ?

Contactez-nous >>



Caractéristique

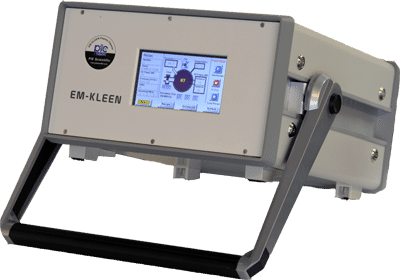

Nettoyeur plasma in-situ  EM-KLEEN

Petit nettoyeur plasma intelligent et puissant pour systèmes SEM, FIB, XPS, SIMS, AES.

Em-kleen

Le nettoyeur à plasma à distance EM-KLEEN peut être utilisé pour nettoyer les échantillons et les chambres à vide des microscopes électroniques et d'autres types d'instruments d'analyse, tels que SEM, FIB, TEM, XPS et SIMS. Il peut éliminer efficacement les contaminations d'hydrocarbures et de fluorocarbones à l'intérieur de la chambre à vide ou ultra-vide, améliorer le niveau de vide ultime et réduire le temps de pompage. Il peut également éliminer les contaminations organiques sur la surface des échantillons avant l'imagerie et l'analyse de surface. Le système se compose d'un contrôleur à écran tactile LCD avec un micro-ordinateur intégré et une source plasma distante. La source de plasma à distance doit être installée sur la chambre à vide à nettoyer. Le port d'interface de vide standard est une bride NW / KF40. Des adaptateurs pour différents ports SEM sont disponibles. Des options de bride CF2.75 "sont également disponibles.

EM-KLEEN est une source de plasma entièrement automatique. Le design est intuitif et polyvalent. Malgré sa petite taille, la source plasma à distance EM-KLEEN a intégré un capteur de pression Pirani, un régulateur automatique de débit de gaz, un capteur d'intensité plasma, un capteur de température et un ventilateur de refroidissement. Le contrôleur de débit ajuste automatiquement le débit de gaz pour maintenir la pression spécifiée par l'utilisateur à l'intérieur de la chambre de nettoyage à plasma. Le capteur de pression miniature surveille en permanence la pression de la chambre d'échantillonnage. Il peut être utilisé comme déclencheur de verrouillage de sécurité en mode de fonctionnement sécurisé et pour compter les événements de chargement d'échantillons pour la fonction SmartSchedule ™. Le ventilateur de refroidissement permet un nettoyage haute vitesse à haute puissance sans provoquer de surchauffe de la source. Le capteur de température fournit une autre protection de verrouillage contre la surchauffe de la source pendant un nettoyage prolongé à haute puissance. Le capteur de force plasma mesure la force du plasma en temps réel.

Avec un capteur de pression, un contrôleur automatique de débit de gaz, un capteur plasma, un capteur de température et un contrôleur à écran tactile LCD avec microprocesseur intégré fonctionnant en tandem, le nettoyeur plasma EM-KLEEN peut prendre soin de votre système automatiquement et fournir une protection contre les erreurs potentielles de l'utilisateur. La technologie SmartClean ™ développée par PIE Scientific combine la technologie de conception de source plasma de pointe développée dans la recherche nucléaire et dans l'industrie des semi-conducteurs. Les nettoyeurs plasma EM-KLEEN sont bien plus avancés que les générations précédentes de nettoyeurs plasma à distance. De plus, de nombreuses fonctionnalités uniques  sont également disponibles.




10minute scan before chamber cleaning

Liste des fonctionnalités:

  • La technologie de décharge plasma basse pression à haut rendement est issue des travaux de recherche menés au Lawrence Berkeley National Laboratory
  • Allumage plasma instantané à très basse pression. L'utilisateur n'a jamais à se soucier de savoir si le plasma s'amorce ou non.
  • Contrôle électronique du débit de gaz avec contrôle de rétroaction du capteur de pression. L'utilisateur peut spécifier directement la pression de fonctionnement de la source différente. Le nettoyeur plasma maintiendra la pression de consigne en ajustant automatiquement le débit de gaz  grâce à un asservissement ((la valeur de la pression est mesurée par un capteur de pression).
  • La sonde plasma surveille la force du plasma pour guider l'utilisateur dans la configuration de la recette optimale. Le débit de gaz optimal peut varier selon la vitesse de pompage du système et la taille de la chambre. Notre nettoyeur à plasma donne à l'utilisateur la liberté de modifier électroniquement le débit de gaz et d'optimiser la pression de la source en fonction du retour de la sonde de force de plasma.
  • Puissance RF de 75 watts à 13,56 MHz.
  • Micro-ordinateur avec interface utilisateur à écran tactile.
  • Interface utilisateur de contrôle PC à distance intuitive via le protocole RS232 / RS485. "Mode de fonctionnement sécurisé" et "Mode de fonctionnement expert" intelligents avec message d'avertissement personnalisable par l'utilisateur. Fonction très utile si le microscope électronique ou ionique est partagé par de nombreux utilisateurs inexpérimentés.
  • La fonction SmartScheule personnalisable sur le micro-ordinateur peut prendre en charge votre système de manière autonome.
  • Prend en charge 60 méthodes personnalisables.
  • Refroidissement actif par ventilateur pour un nettoyage haute puissance à grande vitesse
  • Protection de verrouillage de surchauffe.
  • Contrôleur facile à transporter. Le système peut être facilement déplacé entre différents systèmes.

Nettoyeur plasma in-situ SEMI-KLEEN

Solution d'élimination de la contamination pour les matériaux semi-conducteurs

Semi-kleen

Le nettoyeur plasma in-situ SEMI-KLEEN est conçu pour répondre aux exigences strictes de l'industrie des semi-conducteurs. Il peut être utilisé sur le système d'examen par faisceau d'électrons (EBR), le système d'inspection par faisceau d'électrons (EBI), le CD-SEM, le système de lithographie par faisceau d'électrons, la lithographie EUV (EUVL) et les inspecteurs de masque EUV. Outre toutes les fonctionnalités matérielles standard des nettoyeurs plasma EM-KLEEN, telles que le capteur de pression, le contrôleur automatique de débit de gaz, le capteur d'intensité du plasma, le capteur de température, le ventilateur de refroidissement et le contrôleur d'écran tactile LCD, le nettoyeur plasma SEMI-KLEEN intègre également les dernières technologies de conception de source plasma de l'industrie des semi-conducteurs pour réduire le risque de génération de particules. La conception à faible teneur en particules sur le nettoyeur plasma SEMI-KLEEN a été qualifiée par les fabricants d'équipement semi-conducteur et surpasse la concurrence de plusieurs ordres de grandeur. Le nettoyeur plasma SEMI-KLEEN standard utilise un tube de quartz de haute pureté avec des antennes externes. Il peut être utilisé pour générer du plasma d'air, d'O2, Ar + O2, H2 et Ar + H2 à basse pression. La conception d'antenne brevetée réduit le potentiel de plasma, réduisant ainsi la pulvérisation ionique sur la chambre source. De plus, les matériaux de la chambre ont été soigneusement sélectionnés pour résister à la gravure au plasma. Combiné à la technologie exclusive de filtrage des particules à deux étages, le nettoyeur plasma SEMI-KLEEN peut répondre aux exigences les plus strictes en matière de PWP de clients comme Intel, Samsung et TSMC.

Semi-kleen2

Liste des fonctionnalités:

  • Technologie de filtrage des particules à deux étages qui peut éliminer presque toutes les particules de plus de 3 nm.
  • Technologie de conception de source plasma haute fiabilité à faible teneur en particules pour l'industrie des semi-conducteurs.
  • Option pour prendre en charge l'adaptation automatique d'impédance RF.
  • Allumage plasma instantané à très basse pression. L'utilisateur n'a jamais à se soucier de savoir si le plasma s'amorce  ou non.
  • Contrôle électronique du débit de gaz avec contrôle de rétroaction du capteur de pression. L'utilisateur peut spécifier directement la pression de fonctionnement de la source différente. Le nettoyeur plasma maintiendra la pression de consigne en ajustant automatiquement le débit de gaz grâce à un asservissement (la valeur de la pression est mesurée par un capteur de pression).
  • La sonde plasma surveille la force du plasma pour guider l'utilisateur dans la configuration de la recette optimale. Le débit de gaz optimal peut varier selon la vitesse de pompage du système et la taille de la chambre. Notre nettoyeur à plasma donne à l'utilisateur la liberté de modifier électroniquement le débit de gaz et d'optimiser la pression de la source en fonction du retour de la sonde de force de plasma.
  • Micro-ordinateur avec interface utilisateur à écran tactile.
  • Interface utilisateur de contrôle PC à distance intuitive via le protocole RS232 / RS485.
  • La fonction SmartSchedule personnalisable sur le micro-ordinateur peut prendre en charge votre système de manière autonome.
  • Prend en charge 60 méthodes personnalisables.
  • Refroidissement actif par ventilateur pour un nettoyage haute puissance à grande vitesse
  • Protection de verrouillage de surchauffe.



Nettoyeur plasma in-situ  saphir SEMI-KLEEN

Source de plasma in-situ pour les gaz agressifs et corrosifs

Semi-kleen sapphire

Le nettoyeur plasma in-situ SEMI-KLEEN saphir est une mise à niveau par rapport au nettoyeur plasma SEMI-KLEEN standard pour prendre en charge les gaz de processus agressifs et corrosifs. La chambre à plasma a été remplacée par un tube en saphir plus résistant chimiquement. La conception du joint à vide et la sélection du matériau de la chambre ont été optimisées pour supporter les processus corrosifs à l'intérieur du plasma. Pour les applications où la gravure au plasma d'hydrogène de la chambre à quartz est un problème, le saphir SEMI-KLEEN est un meilleur choix par rapport à la source de plasma d'hydrogène à chambre à quartz traditionnelle.

La source de plasma à distance SEMI-KLEEN saphir a été utilisée pour déposer des films minces, nettoyer la surface des échantillons avant le dépôt de couches minces dans les systèmes de dépôt de couche atomique et nettoyer les contaminations au carbone et à l'oxygène de la surface métallique pour des projets menés au NIST. Les résultats des utilisateurs montrent que la source de plasma SEMI-KLEEN peut nettoyer les contaminants de carbone et d'oxygène de l'échantillon InGaAs avec seulement 2 secondes de plasma d'hydrogène. La source de plasma d'hydrogène très efficace nécessite une capacité de décharge à basse pression sinon, l'hydrogène atomique se recombinera et perdra son efficacité

Hydrogen plasma clean on ingaas samples for xps and ald png

XPS analysis of contaminated InGaAs samples before and after 2 second hydrogen plasma cleaning
