Vous êtes ici : Accueil > Produits > Nanoindenteur pour Haute température

Nanoindenteur pour Haute température

Instruments insem-ht

InSEM HT

1. Propriétés mécaniques à haute température sous vide
2. Déformations en temps réel,
3. Compatible avec les chambres à microscope électronique à balayage (MEB) et à faisceau ionique focalisé (FIB), ou les chambres à vide autonomes

Le système de test KLA InSEM® HT (haute température) permet de tester les propriétés mécaniques à haute température sous vide sur de petits volumes de matériaux, sans sacrifier la précision ou le coût. InSEM HT peut visualiser les déformations en temps réel, ce qui permet de mieux comprendre les performances des matériaux à des températures élevées.

Nanoindentation

Instruments nano-indenter-g200

G200 : Nanoindenteur à l'échelle nanométrique >>

Inanosupport1

iNano : Nanoindenteur jusqu’à 50 mN >>

Imicro far

iMicro : Nanoindenteur jusqu’à 1N >>

Nanoflip-5

NanoFlip : Nanoindenteur ambiant et sous vide >>

Icon_Scientec

Besoin d'un conseil ?

Contactez-nous >>



Applications Caractéristiques Options

Applications de la nanoindentation

  • Essais à haute température
  • Mesures de dureté et de module (Oliver-Pharr)
  • Mesure continue de la rigidité
  • Cartes de propriétés matérielles à haute vitesse
  • Mesure de fluage
  • Sensibilité au taux de contrainte
  • Industries

    • Universités, laboratoires de recherche et instituts
    • Aérospatial
    • Fabrication automobile
    • Revêtements durs
    • Énergie nucléaire
    • Militaire / défense
Nanoindentation

Nanoindentation

Imicro - applications - hardness and modulus measurements

Imicro - applications - hardness and modulus measurements

2 property maps

2 property maps

Csm

Csm

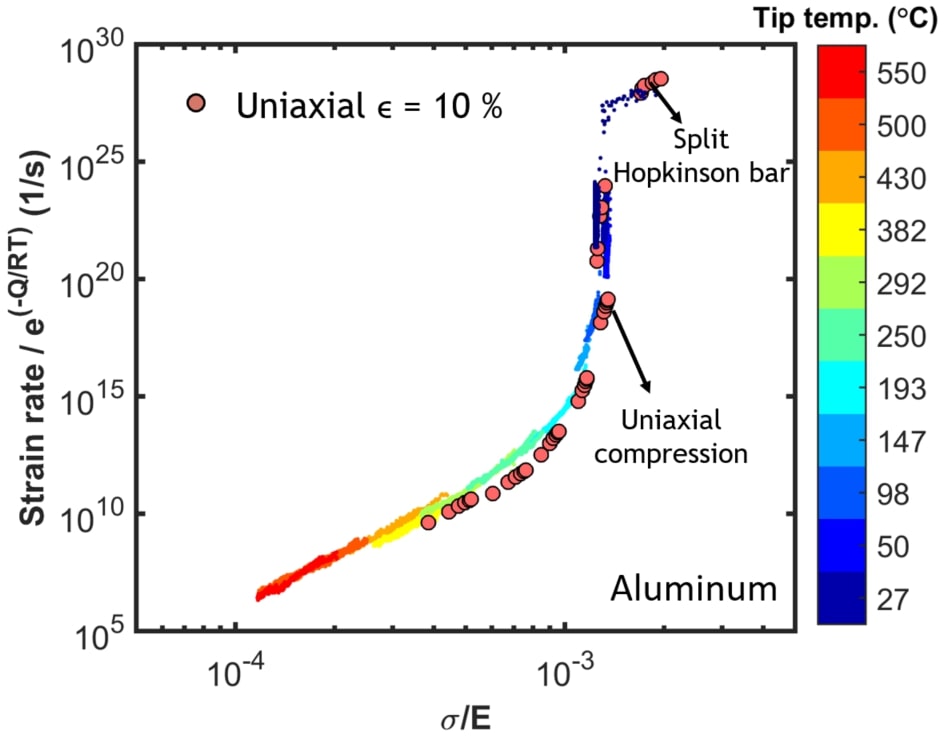

Insem ht - applications - creep measurement

Insem ht - applications - creep measurement

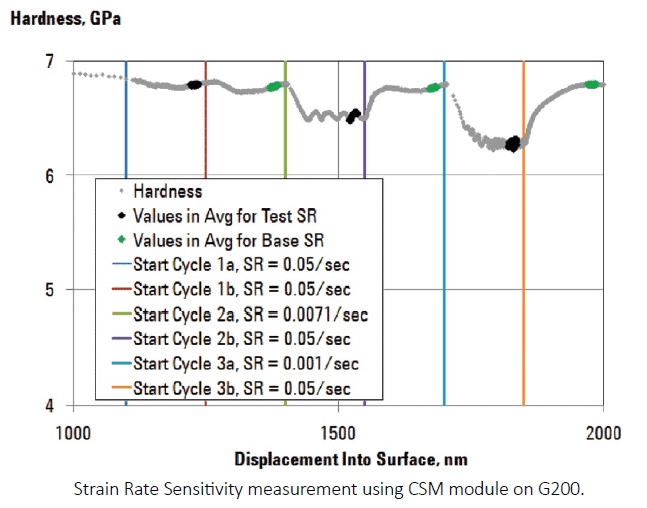

Strain rate sensitivity

Strain rate sensitivity

Plus d'info sur les applications

- Adhésion

- Dureté

- Module d'young

- Scratch













La Nanoindentation à haute température

L'InSEM ® HT (haute température) mesure la dureté, le module et la rigidité à haute température en chauffant indépendamment l'embout et l'échantillon dans un environnement sous vide. L'InSEM ® HT est compatible avec les chambres à microscope électronique à balayage (MEB) et à faisceau ionique focalisé (FIB), ou les chambres à vide autonomes. Le logiciel InView associé aide les chercheurs avancés à développer de nouvelles expériences. Les publications scientifiques montrent que les résultats d'InSEM ® HT correspondent bien aux données de test traditionnelles à grande échelle et à haute température. La combinaison de la plage de températures étendue et du faible coût d’exploitation fait de l’InSEM ® HT un outil précieux pour les programmes de recherche en développement de matériaux.
Le système de test à haute température InSEM HT permet un chauffage indépendant de la pointe et des échantillons dans un environnement sous vide. Il est compatible avec de nombreuses chambres SEM / FIB ou chambres à vide autonomes. Avec des températures allant jusqu'à 800 ° C, des conditions de température extrêmes peuvent être simulées in situ afin de produire des données de test cohérentes et fiables. Les pointes de carbure de tungstène monocristallines sur un support en molybdène sont optimisées pour une utilisation dans des applications de test à haute température et sont disponibles dans plusieurs géométries.

AVANTAGES

- Précis, flexible et convivial
- Large éventail de tests nanomécaniques
- Matériaux durs, charges élevées, grande profondeur (> 1N de force)



  • Actionneur InForce 50 avec chauffage des pointes pour la mesure du déplacement capacitif et activation de la force électromagnétique avec pointes interchangeables
  • Échantillon chauffant jusqu'à 800 ° C avec un système de montage d'échantillon compatible avec le vide d'une taille d'échantillon de 10 mm
  • Électronique de contrôleur haute vitesse InQuest avec taux d'acquisition de données de 100 kHz et constante de temps de 20µs
  • Système de mouvement XYZ pour ciblage par échantillon
  • Capture vidéo SEM pour des images SEM synchronisées avec des données de test
  • Système unique d'étalonnage de la pointe intégré au logiciel pour une calibration rapide et précise de la pointe
  • Logiciel de contrôle InView et de vérification des données avec compatibilité Windows ® 10 et développeur de méthodes pour des expériences conçues par l'utilisateur
Nanoindentation

Options

Csm
Inforce50
Inforce1000
Nb3d
Thin film pack
Databurst
Inview review
Tips

Mesure de rigidité continue (CSM)

La mesure continue de la rigidité est utilisée pour quantifier les propriétés dynamiques du matériau, telles que la vitesse de déformation et les effets induits par la fréquence. La technique CSM implique l'oscillation de la sonde pendant l'indentation pour mesurer les propriétés en fonction de la profondeur, de la force, du temps ou de la fréquence. L'option est fournie avec une expérience de taux de contrainte constante qui mesure la dureté et le module en fonction de la profondeur ou de la charge, méthode de test la plus couramment utilisée dans les universités et l'industrie. CSM est également utilisé pour d'autres options de mesure avancées, y compris la méthode ProbeDMA ™ pour les mesures de stockage et de module de perte et les mesures AccuFilm ™ indépendantes du substrat. Le CSM est intégré au contrôleur InQuest et au logiciel InView pour offrir une facilité d'utilisation et une qualité des données.

Actionneur InForce 50

L'actionneur InForce 50 effectue des tests nanomécaniques avec des forces pouvant atteindre 50 mN. L'application brevetée de la force électromagnétique garantit des mesures robustes ainsi qu'une stabilité à long terme de la force et du déplacement. La conception mécanique de pointe garantit que le mouvement harmonique est contraint à un degré de liberté, de sorte que la force et le déplacement soient contrôlés le long d'un seul axe. L'actionneur InForce 50 est compatible avec les options de test CSM, NanoBlitz, ProbeDMA, les biomatériaux, le chauffage des échantillons, les rayures, l'usure et les tests ISO 14577. Les pointes sont interchangeables entre la gamme complète des actionneurs InForce et Gemini.

Actionneur InForce 1000

L'actionneur InForce 1000 effectue des tests nanomécaniques avec des forces pouvant atteindre 1 000 mN. L'application brevetée de la force électromagnétique garantit des mesures robustes ainsi qu'une stabilité à long terme de la force et du déplacement. La conception mécanique de pointe assure un mouvement harmonique d'un degré de liberté, de sorte que la force et le déplacement soient contrôlés le long d'un seul axe. Les pointes sont interchangeables avec toute la gamme des actionneurs InForce et Gemini. Le servomoteur InForce 1000 est compatible avec les options de test CSM, NanoBlitz, de chauffage d’échantillons, de rayures, d’usure et ISO 14577.

NanoBlitz 3D

NanoBlitz 3D utilise l'actionneur InForce 50 ou InForce 1000 et un embout Berkovich pour générer des cartes 3D de propriétés nanomécaniques pour les matériaux à facteur E élevé (> 3GPa). NanoBlitz exécute jusqu’à 100 000 retraits (matrice 300x300) à <1 seconde par retrait et fournit les valeurs de module de Young (E), de dureté (H) et de rigidité (S) à une charge spécifiée pour chaque retrait du réseau. Le grand nombre de tests permet une précision statistique accrue. Les graphiques d'histogramme montrent plusieurs phases ou matériaux. Le package NanoBlitz 3D inclut des fonctionnalités de visualisation et de traitement des données.

AccuFilm ™ Pack Méthode Couches Minces

AccuFilm est une méthode de test InView basée sur le modèle Hay-Crawford pour mesurer les propriétés des matériaux indépendants du substrat à l'aide de la mesure de rigidité continue (CSM). AccuFilm corrige l'influence du substrat sur les mesures de film pour les films durs sur des substrats mous, ainsi que pour les films mous sur des substrats durs.

DataBurst


DataBurst permet aux systèmes équipés du logiciel InView et du contrôleur InQuest d’enregistrer des données de déplacement à des vitesses> 1 kHz pour la mesure de charges de déformation, de sauts et d’autres événements à grande vitesse. Les systèmes iMicro équipés de l'option de développement de méthodes utilisateur peuvent également modifier les méthodes pour travailler avec DataBurst.



Développement de méthodes utilisateur pour le logiciel de contrôle InView


InView est une plate-forme puissante et intuitive de script d'expérimentation pouvant être utilisée pour concevoir des expériences nouvelles ou complexes. Les utilisateurs expérimentés peuvent configurer et réaliser pratiquement n'importe quel test mécanique à petite échelle à l'aide du système iMicro équipé de l'option exclusive InView.

Pointes d'indentation et échantillons d'étalonnage

Les actionneurs InForce 50, InForce 1000 et Gemini utilisent des embouts interchangeables. Une grande variété de pénétrations vives sont disponibles, telles que Berkovich, coin de cube et Vickers, ainsi que des poinçons plats, des poinçons à sphère et autres géométries. Des matériaux de référence standard et des étalons de calibration sont également disponibles pour toute la gamme de produits.



Contactez-nous pour plus d'informations sur ce produit

Vous souhaitez un devis ?
Des informations complémentaires ?

Nous vous répondrons dans un délai de 24h
