Microscope Raman Confocal S&I

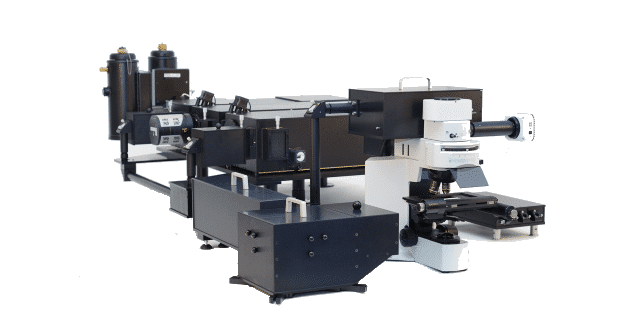

TriVista CRS
1. Dispersion additive et soustractive
2. Résolution spectrale imbattable
3. Mesures de fréquence les plus basses jusqu'à 5 cm-1 ou moins
4. Expériences variables d'excitation-longueurs d'onde prises en charge
5. Flexibilité maximale et améliorations optionnelles
Fonctionnalité
- Triple spectromètre / spectrographes à différentes focales
- TR 555 avec focale 3 x 500 mm
- TR 557 avec 2 x 500 mm plus 750 mm de focale
- TR 777 avec focale 3 x 750 mm - Gamme de longueurs d’ondes allant des UV profonds au NIR (200 à 2000 nm)
- Jusqu'à 4 systèmes laser intégrés et un port d'entrée supplémentaire pour les lasers externes
- Double trajet du faisceau laser pour UV et VIS / NIR
- Contrôle logiciel entièrement automatisé, y compris
- Contrôle de mesure-configuration
- Contrôle d'alignement et d'étalonnage
- Résolution spectrale élevée, c’est-à-dire <0,2 cm-1 FWHM à 633 nm
- Gamme de basses fréquences jusqu’à +/- 10 cm-1 avec les filtres coupe-bande Ultra Narrow
- Plage de hautes fréquences jusqu’à 9 000 cm-1 (à 532 nm), utile pour la photoluminescence
- Haute résolution spatiale inférieure à 1 µm en latéral et 2 µm en axiale
- Adaptable pour les mesures externes
- Améliorations facultatives:
- Macro Raman
- Mesures de polarisation Raman
- Température dépendant des mesures Raman
- Cartographie Raman motorisée point à point et rapide
- Cartographie TERS et AFM-Raman
- Classe de sécurité laser I
Spectroscope RAMAN
Spécifications
| Magnification | x20 ~ x150,000 (Effective :~ x80,000) |
|---|---|
| Accelerating Voltage | 1kV to 30kV |
| Electron Gun | Tungsten Filament(w) |
| Detector | SE Detector, BSE Detector, EDS |
| Stage |
X: 35mm (Motorized)，Y: 35mm (Motorized) T: 0 to 45° (Motorized)，R: 360° ，Z: 5 to 50mm(Manual) |
| Maximum Sample Size | 45mm (H)，60mm (Diameter) |
| Image Mode(pixel) |
· RDE (320x240), TV (640x480), Slow (800x600) · Photo (1280x960, 2560x1920, 5120x3840) |
| Frame Rate |
· RDE (MAX. 30 frames/sec) · TV (MAX. 10 frames/sec) · Slow (MAX. 2 frames/sec) |
| Vacuum System | Turbo Molecular Pump (Less than 3min) |
| Auto Functions | Auto Focus, Contrast, Brightness, |
| OS | · Windows7 |
EDS
| System Resolution | Mn K 133eV standard 129 eV premium |
|---|---|
| Chip Size | 30 mm² |
| Window | Si3N4 <100 nm thick |
| Cooling System | Peltier |
| Detection Range | Be to Am |
| X-ray Input | 1 Mcps/channel |
| Throughput (Stored Counts) | 300 kcps/channel |
| Peak To Background | 10,000 : 1 |
| Resolution Stability | 90% up to 200 kcps |
| eV/Channel | 10 eV/ch |
| Power Requirements |
· 5 W max - detector only · 10 W max - with DPP box |
| Input Voltage |
· 100 - 240 VAC. · 47 - 63 Hz |
