Vidéo-Photomètre LMK 6
1. Évaluation de scènes illuminées à l'aide de la cartographie de luminance ( par image).
2. Enregistrement simultané d'un grand nombre de données de mesure pour une analyse rapide (en un coup d'œil).

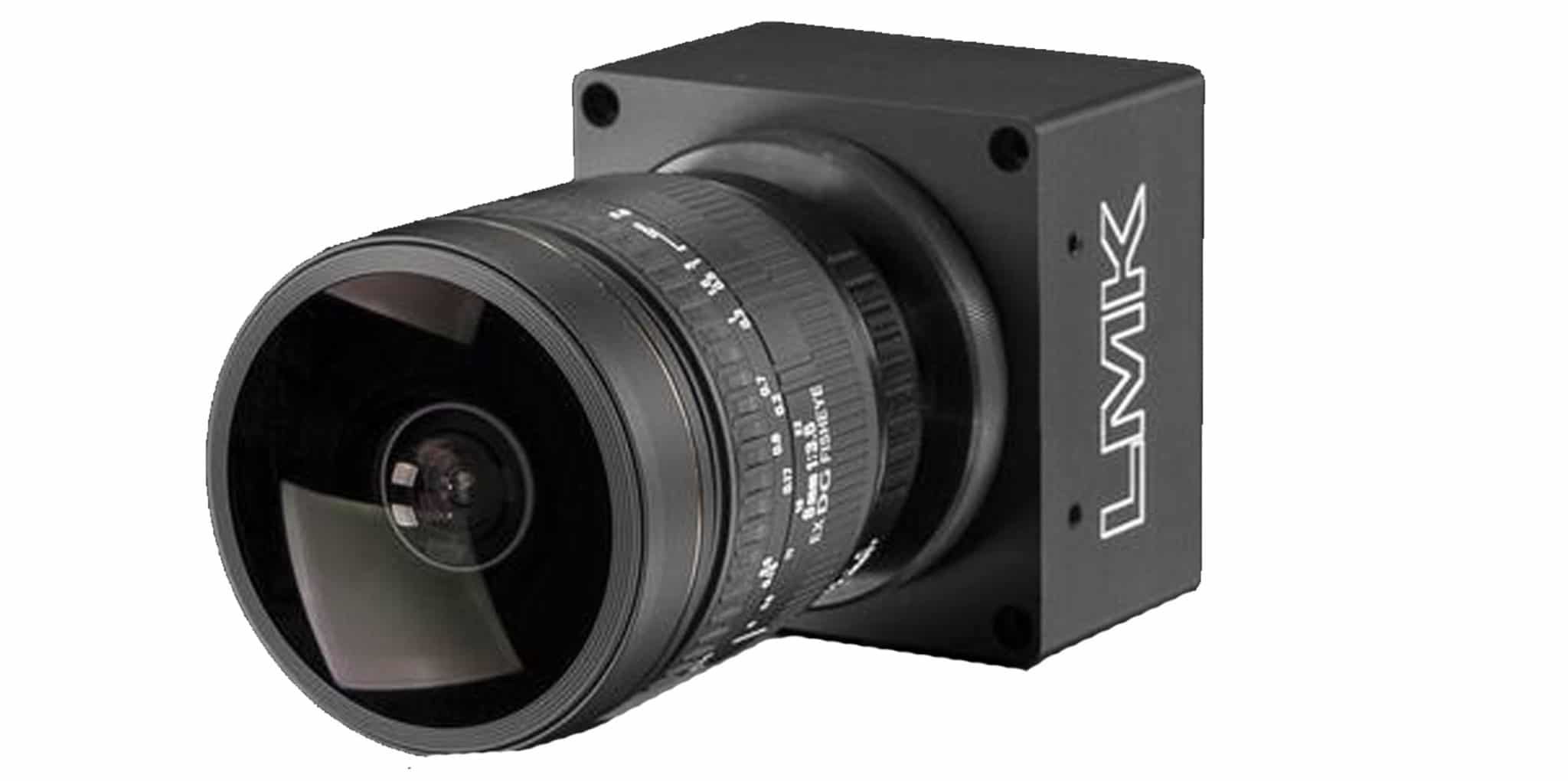

Le LMK 6 est un des produit phare des produits LMK.
Il est équipé d'un filtre coloré avec adaptation à la fonction Cie V (λ).
Ce système étant robuste, compact et léger permet une utilisation pour des applications très variées.
Photométrie Colorimétrie Spectroradiométrie
- Luxmètres >
- Luxmètres - chromamètres >
- Luxmètres - spectroradiomètres >
- Photomètres >
- Photomètres - Chromamètres >
- Photomètres - Spectroradiomètres >
- Vidéo-photomètres >
- Vidéo-colorimètres >
- Analyseur d'écran >
- Analyseur de Flux >
- Spectroradiomètres >
- Radiomètres >
- Sources Lumineuses :
étalons luminance > - Sources Lumineuses :
étalons éclairement > - Photogoniomètres >
- Analyseur de couleur et puissance lumineuse >
Principales Applications
Vidéo-Photomètre de mesure de luminance :
- Automobile
- Avionique
- Test d'affichage
- LED / SSL
- Mesure indirecte du LID
- Éclairage intérieur et extérieur
- Éclairage de rue et tunnel
éclairement-2
Ls-150-automobile
éclairage-2
mesure de led laboratoire
Vidéo-Photomètre de mesure de luminance
En association avec le logiciel LabSoft, le LMK 6 peut être utilisé dans des domaines d’application où l’évaluation par cartographie en luminance est nécessaire. Une grande sélection d'objectifs de haute qualité, associée à une monture d'objectif interchangeable, augmente sa flexibilité. Le LMK 6 est ainsi en mesure de répondre à un large éventail d'exigences.

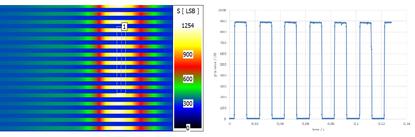

Détection de scintillement
Grâce à l'utilisation d'un capteurs d'images CMOS, il est possible de transférer une image complète ou partielle pendant l'acquisition ce qui permet une capture très rapide dans ce second cas.
Pour la détection de scintillement, 4 lignes d’image avec un temps d’exposition total de 21µsec sont continuellement enregistrées dans une seule image. Cela permet de déterminer la période, la fréquence et la modulation du signal d'entrée.
Résultats
- Distribution de luminance L par cartographie
- Distribution de l'éclairement E et de l'intensité lumineuse I
- Données statistiques compatibles avec les différents programmes de calcul (z.B. EXCEL®, MatLAB®, LabVIEW®)
AVANTAGES
- Évaluation de scènes illuminées à l'aide de la cartographie de luminance ( par image).
- Enregistrement simultané d'un grand nombre de données de mesure pour une analyse rapide (en un coup d'œil).
Specifications
Données techniques
| Sensor - imaging CMOS matrix system | |
|---|---|
| Measurement time | starting with 1 sec. up to 15 sec. depending on luminance level, adjusted lens and exposure/integration time |
| Dynamic range | High-Dynamic measure (exposure bracketing series) [ 1:10000000 (~140 dB) ] |
| Data interface | Gigabit Ethernet Interface(GigE®) |
| Spectral matching | using V(λ)-function matched full glas filter for luminance measures |
Données métrologiques
| Metrological specification | |
|---|---|
| Measuring quantity | Luminance: L (cd/m²) |
| Measuring range (integration time) | 100 µsec. ...15 sec. |
| Measuring range depending on lens aperture value (F) |
1 msec. ... appr. 7500 cd/m² & 3 sec. ... appr. 2.5 cd/m² (F = min.) 1 msec. ... appr. 60000 cd/m² & 3 sec. ... appr. 20 cd/m² (F = max.) |
| Measuring range for the preset f-number (F/4) | 1 msec. ... ca. 10000 cd/m² & 3 sec. ... ca. 3.3 cd/m² |
| Calibration uncertainty | fix focused lenses ∆L [ < 2 % ] focusable lenses ∆L [ < 2.5 % ] |
| Repeatability | ∆L [ < 0.1 % ] |
| Measuring accuracy | ∆L [ < 3 % (for standard illuminant A) ] |
| Uniformity | ∆L [ < 2 % ] |
